aoutocadオペレーターの皆さんこんにちは！



ある位置に合わせて行う線の伸び縮みにはトリムを使います。
しかし、トリムでは指定位置から外れている箇所は消えてしまいます。



直線を特定の位置で切断する。
ボタン１つという訳にはいかないのが残念なところ。

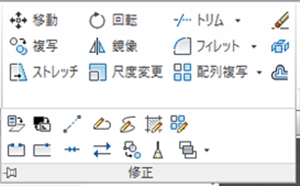

ホーム　―　修正から



breakを選択します。



brake(部分削除）は本来、指定した間を削除するコマンドです。

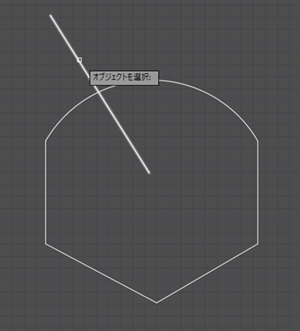

対象オブジェクトを選択（ここでは直線）して・・・

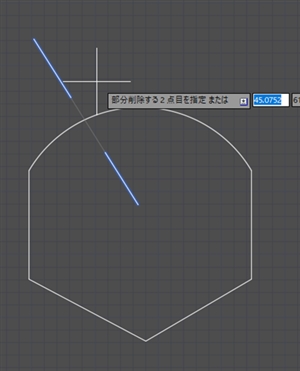

fを押します。

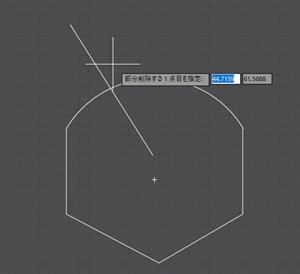

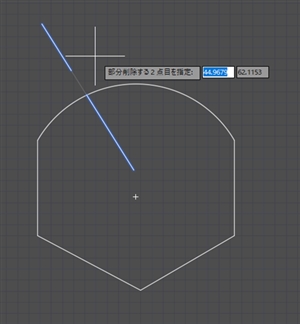

1点目、2点目とも同じ点を入力します。



ちなみに2点目の入力は＠でもＯＫです。

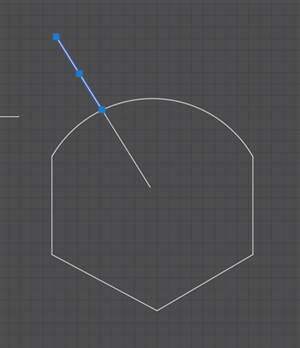

分割できました。
ただし円弧は分割できても円は１点分割できないのでご注意を！



今日も頑張って定時で帰りましょう！
