autocadオペレーター見習いの皆さんこんにちは！
先方から頂いた図面のデータが重くコンピューターが動かない事はありませんか？
それもそのはず、こちらのコンピューターはＣＡＤが最低動くくらいのスペック。
元データは設計コンサルタントさんが作業効率を考えた高スペックのコンピューターで描いています。
データの多さや描画の速度等、見る人や修正する人の事などお構いなしです。
①まずはオブジェクトのない画層を削除します。
データが重い場合は再描画に時間がかかるのでコマンドで入力します。
purge
名前削除ウインドウです。
画層から不要な画層を削除します。
②必要のない画層を除外していきます。
自社に必要ない画層もデータ上には沢山あります。

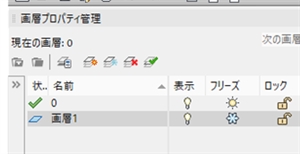

三種の神器より画層プロパティ管理登場！
必要のない画層を選択しフリーズのチェックを外していきます。
ちなみに表示は見えなくするだけ。フリーズは無き物として扱ってくれるようです。
特にハッチングを描いている画層は描画に時間がかかるので一度外してしまいましょう。
印刷や関連個所の修正等必要な時にチェックを入れれば大丈夫です。
コンピューターは動きましたか？
今日も頑張って定時で帰りましょう！
