autocadオペレーターの皆さんこんにちは！



面積を測定したい時に円弧と直線を組み合わせた形になる。
変更で頂点を追加したい。
今回はオブジェクトの形を変えてみましょう。

長方形のオブジェクトを作成してみました。



対象オブジェクトを選択して

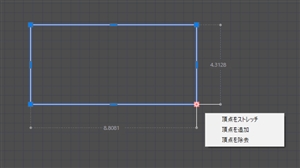

頂点にカーソルを合わせると選択できるメニューが現れます。

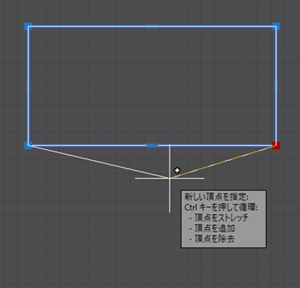

頂点を追加　を選択して新しい点を指定します。

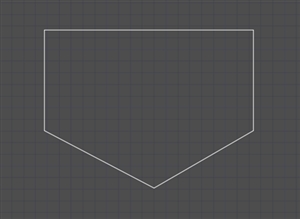

５角形になりました。

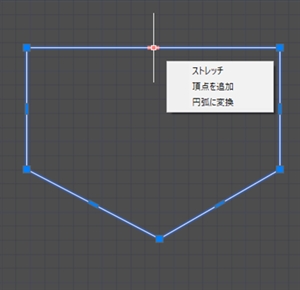

辺にカーソルを合わせると別の選択できるメニューが現れます。

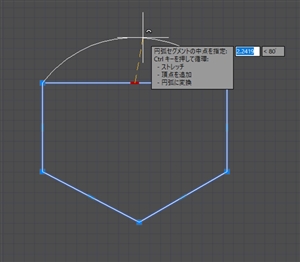

円弧に変換　を選択して位置を指定します。

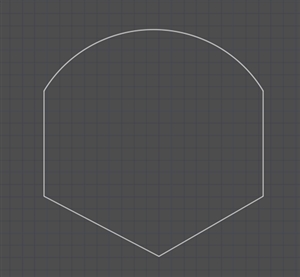

直接と円弧を組み分けた図形になりました。



複雑な線が交錯している箇所でハッチングを描画する場合等、自動では希望の範囲にならない事もあります。
そんな時は先に希望範囲のオブジェクトを作成しておいて、ハッチングでオブジェクトを選択すると上手くいきます。



今日も頑張って定時で帰りましょう！
