autocadオペレーター見習いの皆さんこんにちは！



白黒印刷(monocrome)で印刷したのに色がついている・・・・
原因がよくわからない。
そんな事はありませんか？

それでは原因を探していきましょう！

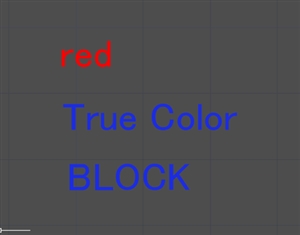

画像をmonochromeで印刷してみます。
すると・・・

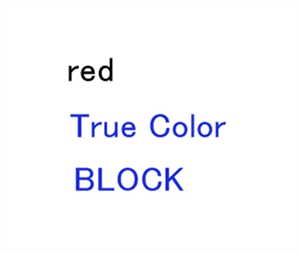

赤字のredだけが黒字になりました。



原因はTrue　Colorを使用しているためです。

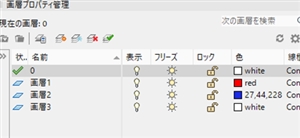

画層プロパティ管理の色で数字（例27,44,228）が並んでいる個所です。
ここをblueに変更すると・・・

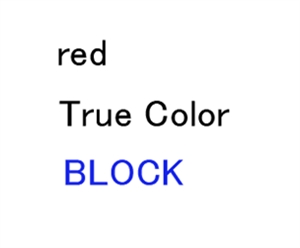

2行目も黒文字になりました。
全部の画層の色を変更したはずなのに・・・・



ブロック内の色は修正しましたか？

ホーム-ブロック-編集
ブロック内で使用しているオブジェクトの色を修正してみます。



ブロックの編集ができない！！
そんな時は

修正-分解
コマンドはexplode
ハリーポッター気分でブロックを分解してしまいます。



オブジェクトの色を変更すると・・・

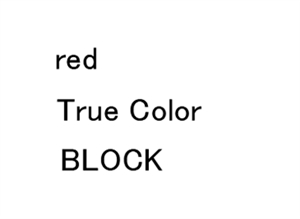

白黒印刷できました。





今日も頑張って定時で帰りましょう！
