autocadオペレーター見習いの皆さんこんにちは！



「この図面印刷しておいて！ctbも図面と同じフォルダーに入れておいたから。」
上司は暗号のようなセリフを残して外出していきました。



ctb？？何それ。
とりあえず印刷してみますか・・・

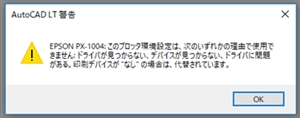

警告！ドライバが見つからない！印刷できない！

ctbファイルは印刷スタイルのファイルです。
このファイルを所定のフォルダーに収納すれば問題が解決します。



画像のEPSON　PX-1004：は先方が使用していた印刷デバイス（プリンター）皆さんの場合もそれぞれ表記が違うと思います。

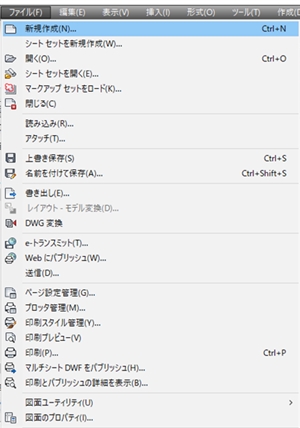

ファイル-印刷スタイル管理



もしくはコマンド入力：stylesmanager



印刷スタイルの収納ファルダーが開きますので受け取ったctbファイルを移してください。

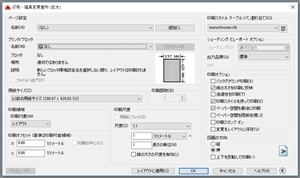

印刷から右上の印刷スタイルテーブルをクリックし移したctbファイルを選択します。
プリンタ／プロッタを自社で印刷可能な機種選択して印刷します。



ctbのファイルが表示されず、stbファイルのみ表示される場合は convertpstyles とコマンド入力すれば表示されます。



きれいに印刷できましたか？
今日も頑張って定時で帰りましょう！
