autocadオペレーター見習いの皆さんこんにちは！



先方から頂いた図面を見ようと拡大したらスケールが変わってしまった！
ビューポートのロックがしてなかった。
なんて事はありませんか？



私もうっかり者なのでよくやります。

まずは慌てず手を加える前の図面や、作業時間がかかっていなければ図面を閉じてしまいましょう・・・
私のようにならぬよう未然に防ぎましょう！



図面を立上げたら・・・

モデル空間からペーパー空間へ。
これ以外と重要です。
ビューポートのロックがどこにあるかわからないという人のほとんどはこれを忘れています。



対象になるビューポートを選択して・・・

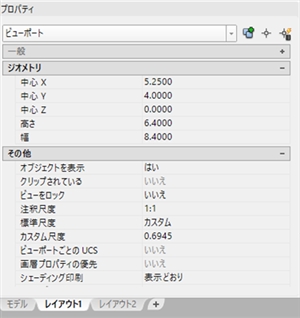

オブジェクトプロパティ管理でビューをロックします。





ちゃんと確認しておけば良いのですが、ついうっかりやってしまいます。
今日も頑張って定時で帰りましょう！
