autocadオペレーターの皆さんこんにちは！



図面を描いていると移動して、回転して、位置を合わせていく作業は必須です。
だけどボタンやメニュー選択にありません。



便利な機能なのにコマンド入力のみで対応しています。



コマンド入力は　align

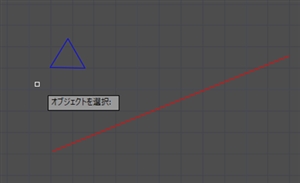

対象のオブジェクトを選択して・・・



各点の行き先を決めていきます。

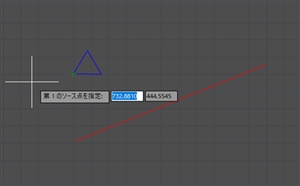

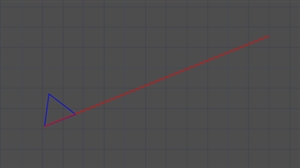

第１のソース点を指定して・・・

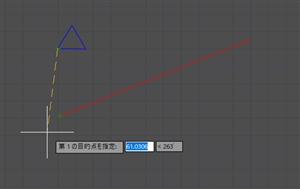

目的点を指定します。



別の点も指定して・・・

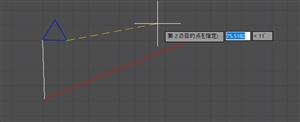

行き先を指定します。

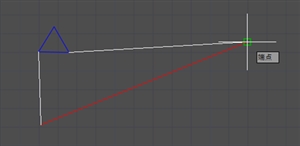

2点の行き先はこのようになっています。

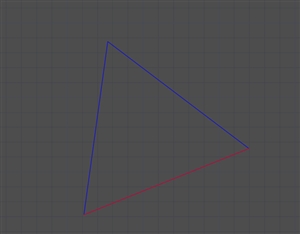

移動して回転しました。



尺度も変えられます。



繰り返しパターンの配置に重宝するコマンドです。

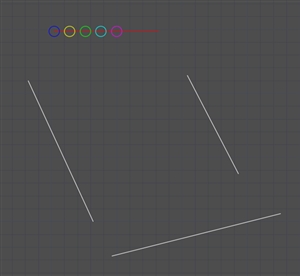

このようなパターンも・・・

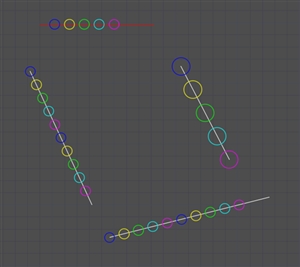

あっという間にできあがり！



知る人ぞ知る便利コマンドでした。





今日も頑張って定時で帰りましょう！
