autocadオペレーターの皆さんこんにちは！



この色のオブジェクトだけ選択したい。
このレイヤのテキストだけ選択したいなど条件を絞ってオブジェクトをしたい事は、毎日の作業でありますよね。

こんな図面がある時に・・・
特定の画層の長さ寸法だけ別の画層にしてみます。



画層プロパティ管理の右側を見ると・・・



クイック選択



コマンド入力は　qselect　です。

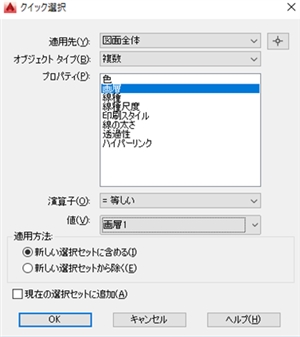

クイック選択ウインドウが立ち上がるので選択条件を入力します。
プロパティ：画層
演算子：=等しい
値：画層名
としてみます。

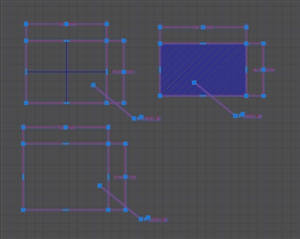

画層１の全てのオブジェクトを選択しました。

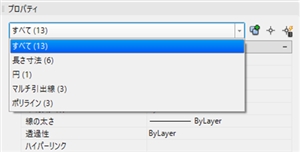

変更したいオブジェクトを絞り込んで・・・（長さ寸法）

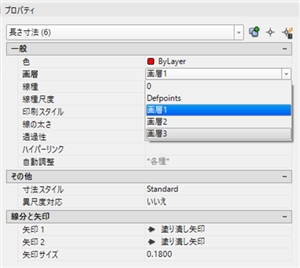

プロパテを変更します。（画層２へ変更）

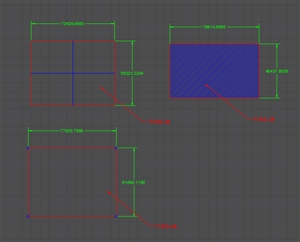

変更できました。







今日も頑張って定時で帰りましょう！
