autocadオペレーターの皆さんこんにちは！



等間隔に描画したり、均等割りしたくてコマンド入力したのに表示されない。
そんな経験はありませんか。

実は問題は別なところにあります。



それはコマンドが実行されているのですが、描画されている点のスタイルがまさしく”点”なので見えていないのです。



本編に入る前に準備作業として点のスタイルを分かりやすくしておきましょう。



形式　―　点スタイル管理
コマンド入力なら ddptype　です。



点スタイル管理から見やすいスタイルを選択します。



準備ができたところで均等配置に移っていきます。
まずは任意の寸法に均等配置する場合です。

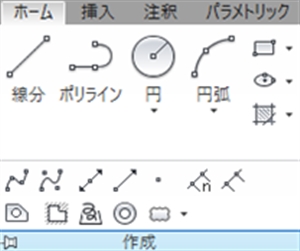

ホーム　−　作成



計測
コマンド入力では　measure　です。

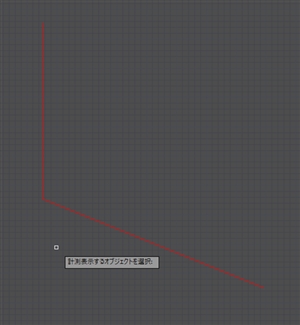

対象となるオブジェクトを選択して・・・



配置間隔を指定すると・・・

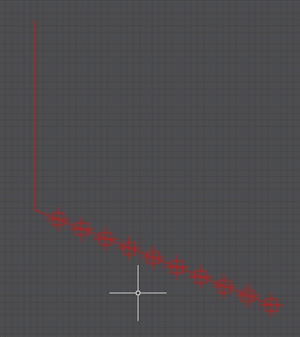

指定した間隔が表示されます。
オブジェクトを均等に配置するガイドになります。

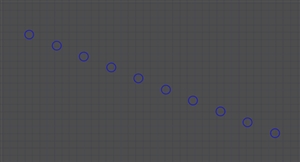

オブジェクトを配置してみました。

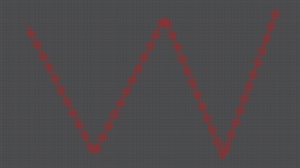

ちなみにこんなオブジェクトでも一回でできてしまいます。





次に均等割りです。

デバイダです。
コマンドは　divideです。

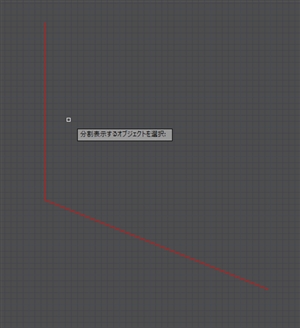

対象の選択して・・・



分割数を入力します。

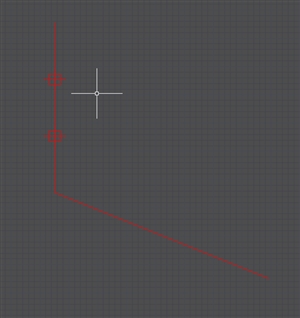

面倒な３分割もできます。





今日も頑張って定時で帰りましょう！
