autocadオペレーターの皆さんこんにちは！



線分や円弧を描きまくり、トリムでの調整を繰り返す。
その結果たくさんの破片のようなポリラインが残っている。



それらを合わせて１つのポリラインとして扱いたい事はありませんか？

ハッチングの範囲を決めたり面積の測定で意外と使用頻度が高いですよね。

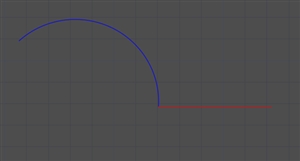

対象のオブジェクトを選択します。



ホーム　―　修正から
ポリライン編集です。



コマンド入力は　pedit　です。

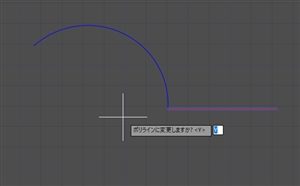

ポリラインに変更でyを選びます。



オプションメニューで結合を選びます。



結合したいオブジェクトを選択します。

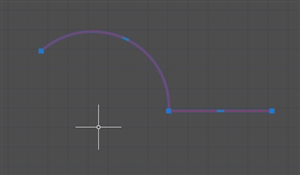

１つのポリラインになりました。
